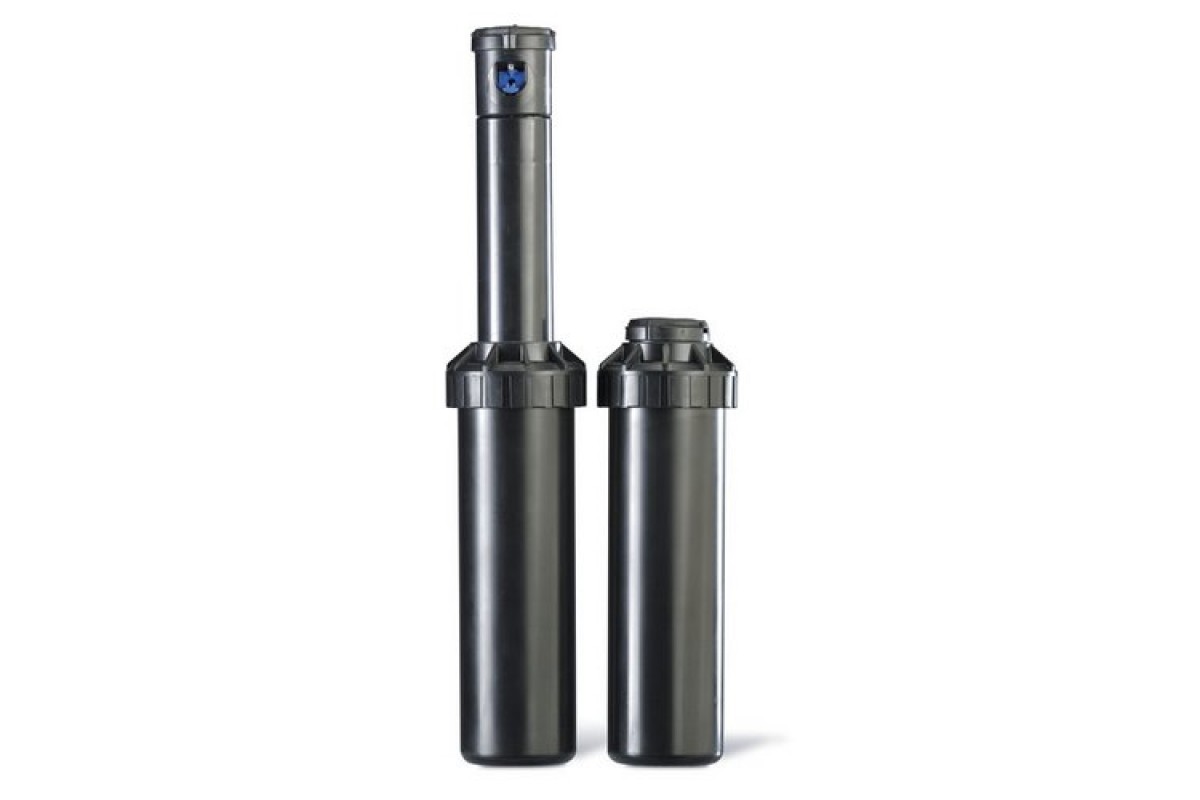

Ротор 3504-PC Rain Bird

Ротор 3504 від Rain Bird - малого і середнього радіусу дії c відмінним співвідношенням ціна-якість. В даних зрошувачі використовуються храповий механізм. Дуже прості в застосуванні. Створені спеціально для приватного сектора. Регулювання сектора зрошення проводиться за допомогою простої плоскої викрутки швидко і легко.

Характеристики

• Для верхньої регулювання кута потрібно лише проста викрутка з плоскою головкою.
• Гарантія 3 роки.
• Мастило храпового механізму здійснюється водою, тому конструкція довговічна і надійна.
• Регульований кут повороту від 40 ° до 360 °, і кругової реверс 360 °.
• Поставляється з комплектом форсунок Rain Curtain ™.
• гвинт дозволяє зменшувати радіус на 35% без заміни форсунки.

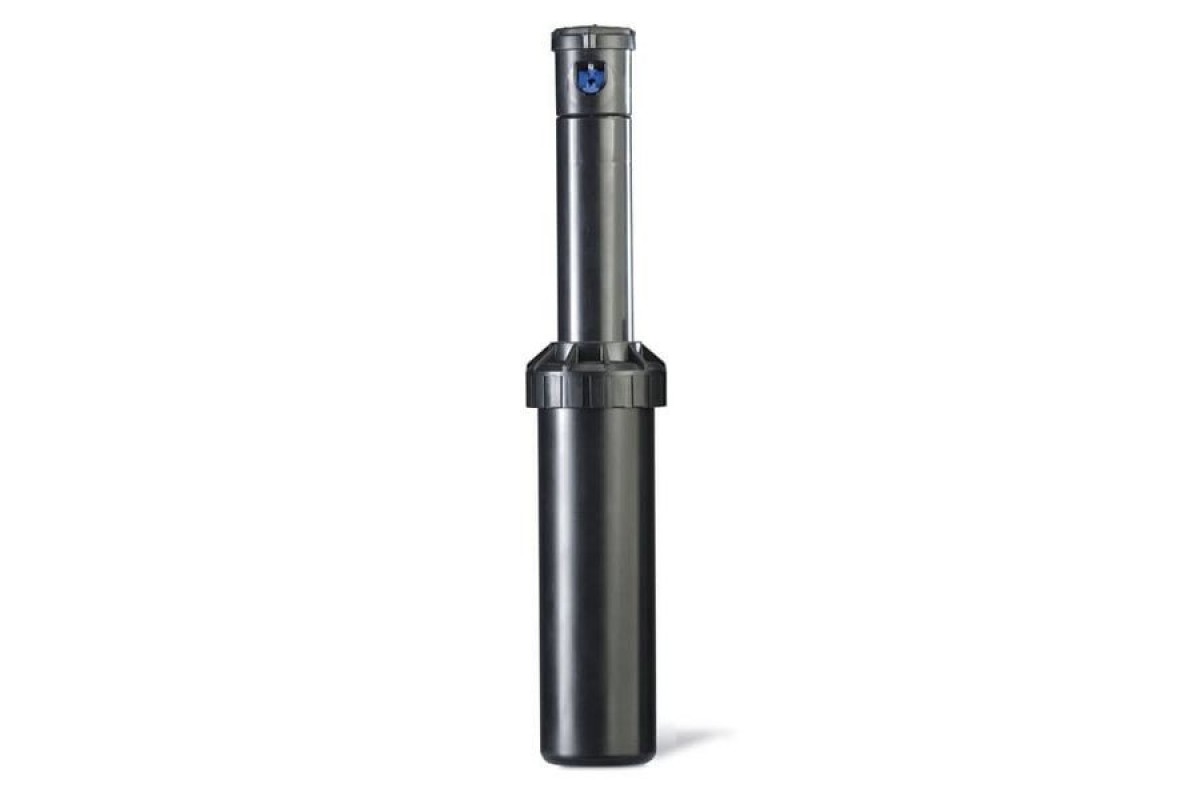

• Висувна частина 4 "(10.2см) (виміряна від центру форсунки ).
• Швидка перевірка/зміна кута дуги.
• Подвійна дія, грязес'емнік захищає нутрощі від попадання сміття і забезпечує висування і повернення висувної частини.
• Саморегулівних шток НЕ вимагає заміни при зміні форсунок.
• Легко знімається сітчастий фільтр.
• Можливість зняття форсунки.
• Модель з вбудованим зворотним клапаном Seal-A -Matic ™ утримує в висоті розташування до 2.1 м, що запобігає ущільненню та розмивання грунту, викликаних підтікання низько розташованих зрошувачів.
• Конструкція револьверної головки з храповиком дозволяє уникнути збоїв в роботі передавального механізму, в разі, якщо ротор силою викручені за межі точки зупинки сектора.

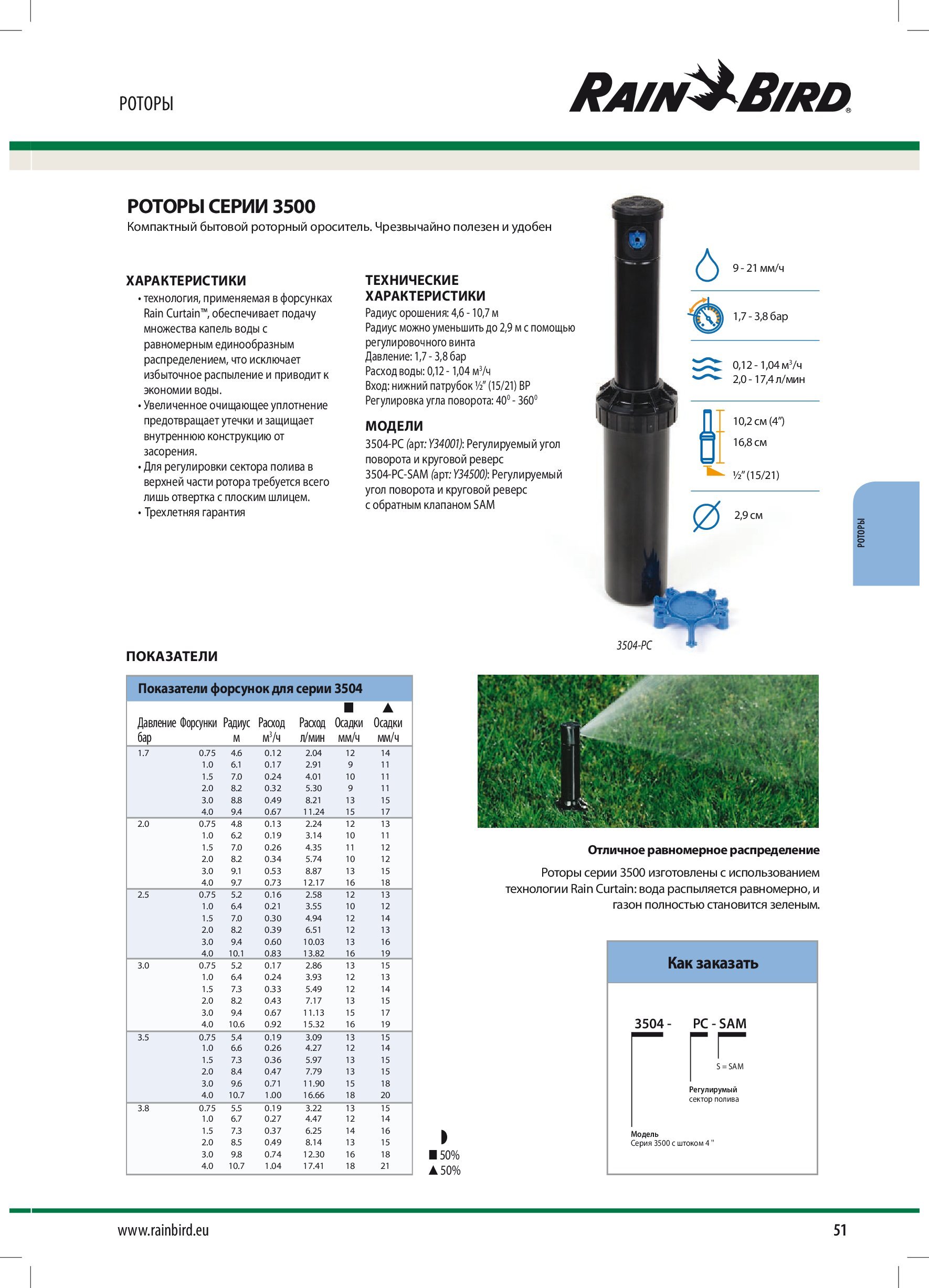

Технічні характеристики

• Радіус зрошення: 4.6 -10.7 м;
• Радіус можна зменшити до 2.9 м за допомогою регулювального гвинта;
• Тиск: 1.7 - 3.8 бар;
• Витрата води: 0.12 - 1.04 м3/год;
• Вхід: нижній патрубок 1/2 "ВР (15/21);
• Регулювання сектора зрошення: 40 ° - 360 °.

Розміри

• Довжина висувної частини: 10.2 см;

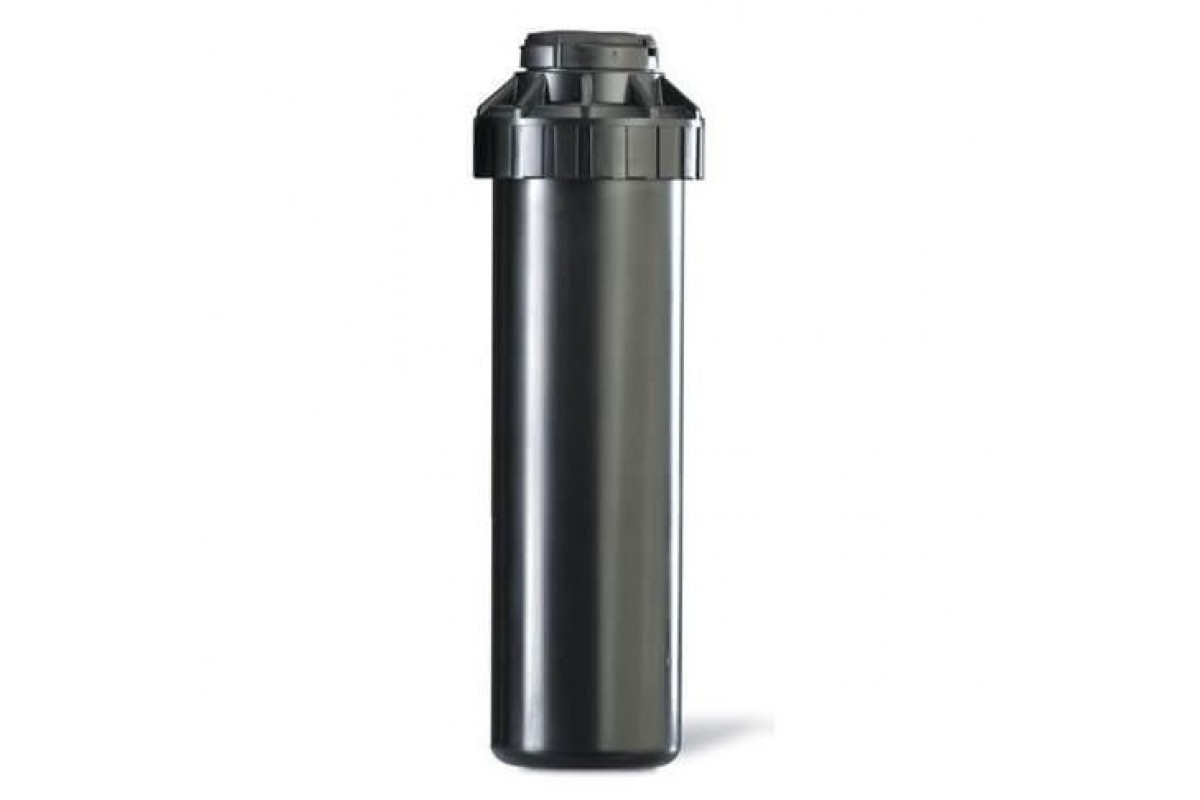

• Загальна висота: 16.8 см;
• Відкритий діаметр біля поверхні: 2.9 см;
• Примітка: довжина висувної частини вимірювалася від кришки до центру форсунки. Загальна висота вимірювалася при закритому штоке;
• На цих моделях можливе регулювання кута повороту від 40 ° до 360 °;
• Регульований кут повороту і кругової реверс.

Інструкція по налаштуванню і регулюванню ротора Rain Bird 3500
